Quelllüftung
Funktionsweise
Das Prinzip der Quelllüftung (auch Schichtenströmung genannt) basiert auf der impulsarmen Zuluftzufuhr und den natürlichen Auftriebsströmungen im Raum, die an vorhandenen Wärmequellen (Personen, Beleuchtung, elektrische Geräte) entstehen. Das Quellluftprinzip nutzt die im Raum vorhandenen Wärmequellen und dient im Normallfall zur Belüftung und Kühlung des Raumes. Heizen ist mit diesem System im Allgemeinen nicht möglich, kann jedoch durch Sonderlösungen realisiert werden.
Vorteile
Eintritt der Zuluft in den Raum mit niedrigen Geschwindigkeiten
Der impulsarme Zuluftstrom gleitet mit geringen Turbulenzen in einer bodennahen Schicht in den Raum
Minimale Raumluftgeschwindigkeiten in der Aufenthaltszone
Hohe Lüftungseffektivität
Kleine Luftmengen
Deckenauslässe
Featured
Wandauslässe
Featured
$ 0,00
Volumenstrombereich: bis 1600 m³/h
Ausblasgeschwindigkeit: ≤ 0,25 m/s
Erfassungsbereich: 5 - 15m
Schall-Leistungspegel: ≤ 30 dB(A)
Aufstellung einzeln oder in Reihe nebeneinander
gleichmäßige horizontale, turbulenzarme Austrittsströmung
gut in Möbel zu integrieren
Anschluss von oben oder unten
$ 0,00
Volumenstrombereich: bis 2600 m³/h
Ausblasgeschwindigkeit: ≤ 0,25 m/s
Erfassungsbereich: 5 - 15m
Schall-Leistungspegel: ≤ 35 dB(A)
Durchmesser: 250 - 630mm
Höhe: 400 - 1500mm
gleichmäßige, horizontale, turbulenzarme Austrittsströmung
Anschluss von oben oder unten, je nach Typ
$ 0,00
Volumenstrombereich: bis 1300 m³/h
Ausblasgeschwindigkeit: ≤ 0,25m/s
Erfassungsbereich: 5 - 15m
Schall-Leistungspegel: ≤ 35 dB(A)
Durchmesser: 250 - 630mm
Höhe: 400 - 1500mm
gleichmäßige, horizontale, turbulenzarme Austrittsströmung
Anschluss von oben oder unten, je nach Typ
$ 0,00
Volumenstrombereich: bis 100m³/h
Ausblasgeschwindigkeit: ≤ 0,19 m/s
Schall-Leistungspegel: ≤ 33 dB(A)
Standardlängen: 600 - 1200mm
Höhe: 180mm
Einbauhöhe 2 bis 4m
Strahlausbreitung entlang der Wand nach unten, danach Ausbreitung über dem Boden und anschließend vertikale Strömung durch den Aufenthaltsbereich bis in den Deckenbereich
minimale Zulufttemperatur 16°C
minimaler Anstand zur Decke 120mm
Anschluss von hinten
$ 0,00
Volumenstrombereich: bis 130 m³/h
Ausblasgeschwindigkeit: ≤ 1 m/s
Schall-Leistungspegel: ≤ 34 dB(A)
Außendurchmesser: 190, 220 und 260 mm
Nenndurchmesser: DN80, DN100 und DN125
Einbauhöhe 2 bis 4m
minimale Zulufttemperatur 16°C
minimaler Abstand zur Decke 120mm
Anschluss von hinten
$ 0,00

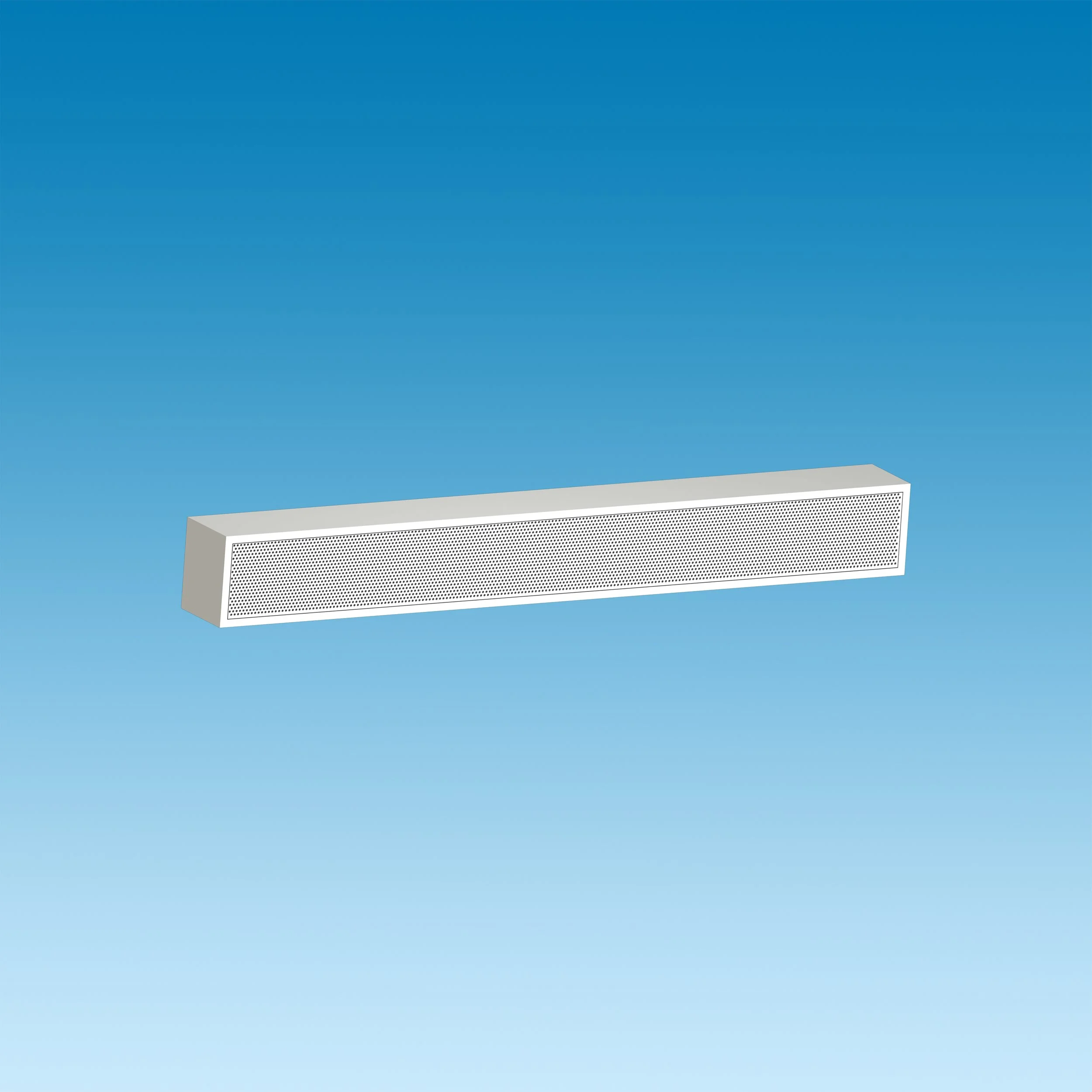

Volumenstrombereich: bis 100 m³/h*m
Erfassungsbereich: 6m
Schall-Leistungspegel: ≤ 35 dB(A)
Höhe: 50-200mm
Länge: 200-2000mm
Aufstellung einzeln oder in Reihe nebeneinander
Ausblasrichtung horizontal
Bodenauslässe
Featured
$ 0,00
Volumenstrombereich: 20 - 50 m³/h
Nenngröße: DN150
Arbeitsweise als Bodendrallauslass oder Bodenquellauslass
zum Einlegen in eine Stufenbohrung oder Einbau mit Spanneinsatz in eine Durchgangsbohrung der Bodenplatte
Drallelement und Spanneinsatz aus Kunststoff
geeignet für Luftanschlusssystem „Druckraum“ oder mit Anschlusskasten für Rohranschluss
mit Verteilkorb für gleichmäßige Luftströmung; auch mit Drosseleinrichtung für Volumenstromeinstellung
$ 0,00
Volumenstrombereich: bis 200 m³/h
Gerätelänge: 800 - 1900mm
Gerätetiefe: 340mm
Gerätehöhe: 190mm
Misch/Quellströmung nach VDI 3804
für Doppelbodeneinbau
Volumenstrom bis 200 m³/h, einseitig oder beidseitig abströmend
zugfreie Raumluftströmung mit sehr geringen Luftgeschwindigkeiten in Aufenthaltsbereich
großer Versorgungsbereich (bis 6m)
$ 0,00
Volumenstrombereich: bis 200m³/h
Misch/Quellströmung nach VDI 3805
für Doppelbodeneinbau
Volumenstrom bis 200 m³/h, einseitig oder beidseitig abströmend
zugfreie Raumluftströmung mit sehr geringen Luftgeschwindigkeiten im Aufenthaltsbereich
großer Versorgungsbereich (bis 6m)

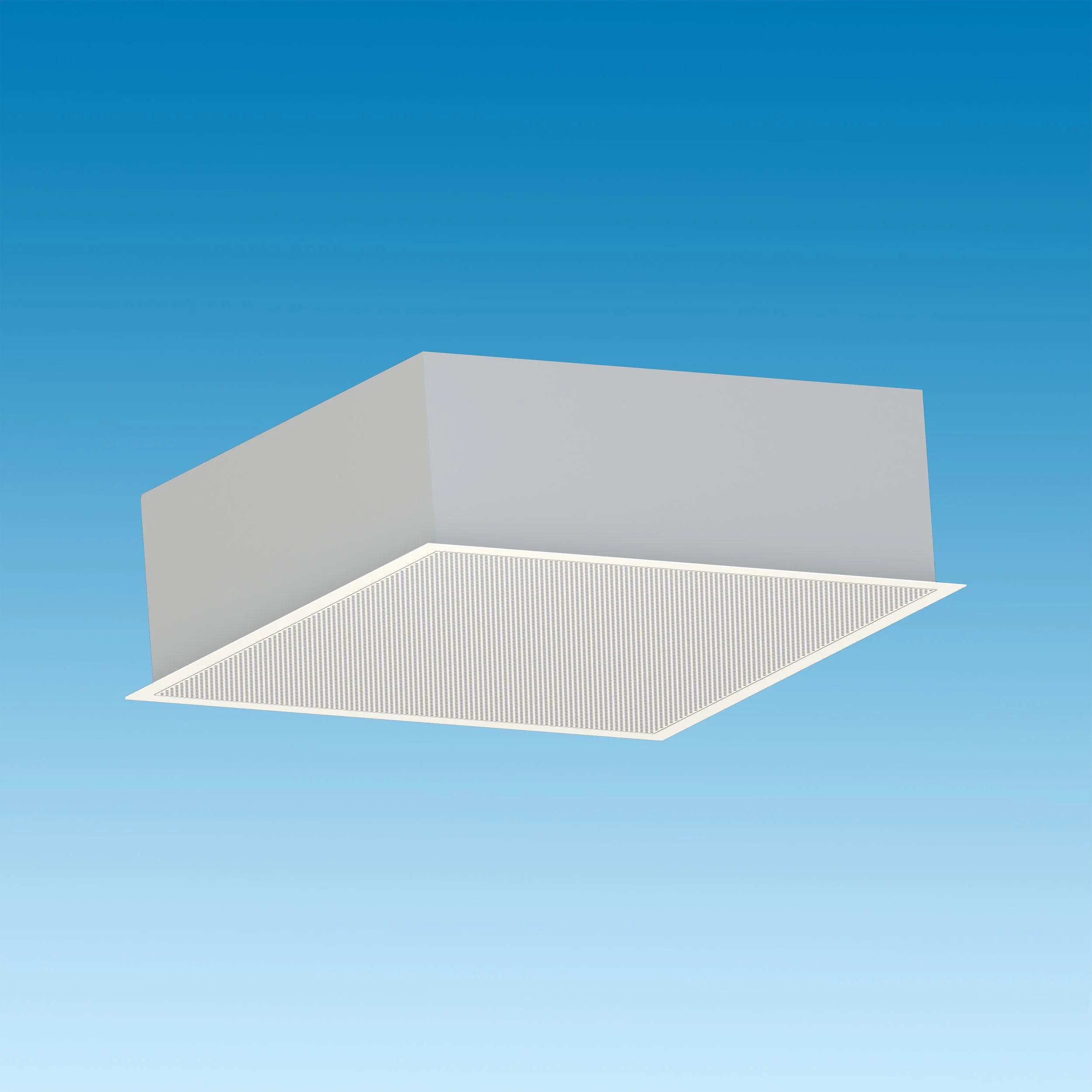

Volumenstrombereich: 170 - 500 m³/h
Ausblasgeschwindigkeit: 0,15 -10,45 m/s
Baugröße (Quadratisch): 625mm x 625mm
Baugröße (Rechteckig): 625mm x 1250mm
Für turbulenzarme Luftzufuhr von der Decke
Ausblashöhe 2,5m bis 3,5m
Vertikal nach unten gerichteter Zuluftstrahl
deckeneben oder freihängend
Anschluss an Zuluftleitung seitlich oder von oben
